Beachten Sie bei Bodenlangen Lamellen von der gemessenen Höhe je nach Bodenbelag 1 bis 3 cm abzuziehen. Der Abzug sollte bei hochflorigen Teppichen größer ausfallen als bei glatten Bodenbelägen.

Die Bestellhöhe entspricht der Anlagenhöhe inklusive Schiene, ohne Montagematerial. Ziehen Sie darum insbesondere bei der Deckenmontage aber auch bei knapp bemessenen Wandmontagen zusätzlich die Höhe des Montagematerials von der Bestellhöhe ab.

Alle unsere verwendeten Stoffe, Materialien und Fertigungstoleranzen bewegen sich innerhalb branchenüblicher Normen und Richtlinien.

Deckenträger: 4 mm

Wandhalter 60-108 mm: 10 mm

Schnellmontageclip: 6 mm

Wandhalter 108-156 mm: 15 mm

Montagevarianten

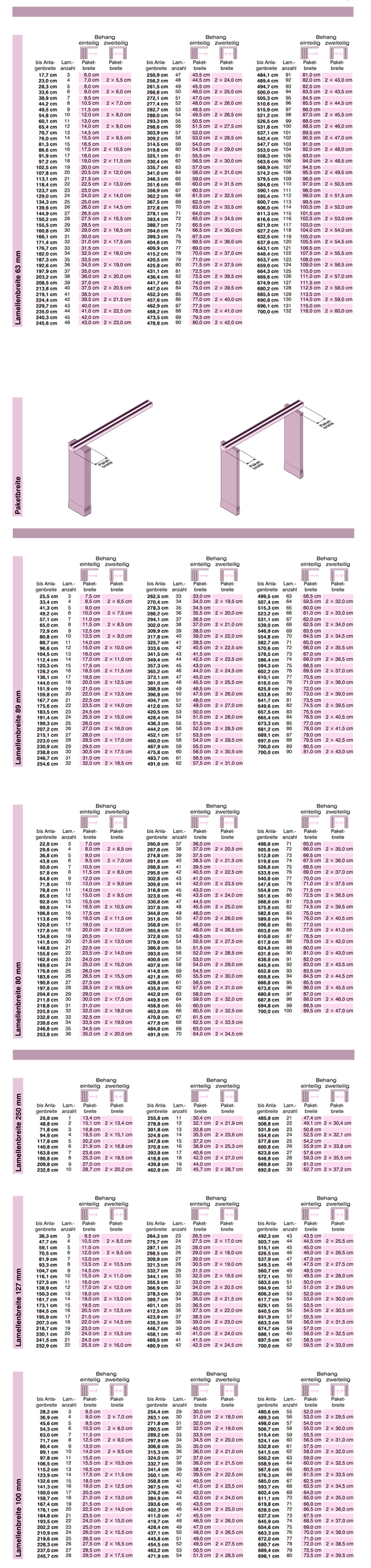

Paketbreiten

Möglichkeiten der Anbringung

Aufmaß bei Standardanlagen

Standardanlage mit freihängenden Lamellen

Bestellbreite = Anlagenbreite B
Bestellhöhe = Anlagenhöhe H
(Oberkante Schiene bis Unterkante Lamelle ohne Montagematerial)

Montage in der Fensternische
Messen Sie die Breite der Fensternische und ziehen Sie von dieser 1cm ab. Empfohlene Bodenfreiheit 1cm bei glatten Böden/Fensterbrettern, 3cm bei hochflorigen und "schiefen" Böden.

Montage an der Decke
Messen Sie die Breite Ihrer Fensternische und fügen Sie den gewünschten Überstand zu beiden Seiten hinzu. Für genügend Bodenfreiheit ziehen Sie je nach Beschaffenheit des Bodens 10 bis 30 mm plus 4mm für den Deckenclip bzw. 6 mm für den Schnellmontageclip ab.

Montage an der Wand
Messen Sie die Breite Ihrer Fensternische und fügen Sie den gewünschten Überstand zu beiden Seiten hinzu. Beachten Sie beim Überstand nach oben die Höhe der Wandhalter:

Für genügend Bodenfreiheit ziehen Sie je nach Beschaffenheit des Bodens 10 bis 30 mm plus und die Höhe des Winkelarms Wandhalters ab:

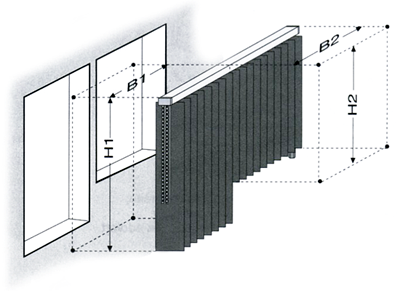

Standardanlage mit unterschiedlichen Lamellenlängen

Bestellbreite = Anlagenbreite B (B1 linke Behangseite, B2 rechte Behangseite)
Bestellhöhe = Anlagenhöhe H (H1 linke Behangseite, H2 rechte Behangseite)
(Oberkante Schiene bis Unterkante Lamelle ohne Montagematerial)

Montage in der Fensternische
Messen Sie die Breite der gesamten Fensternische und ziehen Sie von dieser 1cm ab. Empfohlene Bodenfreiheit 1cm bei glatten Böden/Fensterbrettern, 3cm bei hochflorigen und "schiefen" Böden.

Montage an der Decke
Messen Sie die Breite Ihrer Fensternische und fügen Sie den gewünschten Überstand zu beiden Seiten hinzu. Für genügend Bodenfreiheit ziehen Sie je nach Beschaffenheit des Bodens 10 bis 30 mm plus 4mm für den Deckenclip bzw. 6 mm für den Schnellmontageclip ab.

Montage an der Wand
Messen Sie die Breite Ihrer Fensternische und fügen Sie den gewünschten Überstand zu beiden Seiten hinzu. Beachten Sie beim Überstand nach oben die Höhe der Wandhalter:

Für genügend Bodenfreiheit ziehen Sie je nach Beschaffenheit des Bodens 10 bis 30 mm plus und die Höhe des Winkelarms Wandhalters ab:

zwei Standardanlagen mit Überlappung

Bestellbreite = Anlagenbreite B (B1 linke Behangseite, B2 rechte Behangseite)
Bestellhöhe = Anlagenhöhe H (H1 linke Behangseite, H2 rechte Behangseite)
(Oberkante Schiene bis Unterkante Lamelle ohne Montagematerial)

Montage in der Fensternische
Messen Sie die Breite der Fensternische und ziehen Sie von dieser 1cm ab. Empfohlene Bodenfreiheit 1cm bei glatten Böden/Fensterbrettern, 3cm bei hochflorigen und "schiefen" Böden.

Montage an der Decke
Messen Sie die Breite Ihrer Fensternische und fügen Sie den gewünschten Überstand zu beiden Seiten hinzu. Für genügend Bodenfreiheit ziehen Sie je nach Beschaffenheit des Bodens 10 bis 30 mm plus 4mm für den Deckenclip bzw. 6 mm für den Schnellmontageclip ab.

Montage an der Wand
Messen Sie die Breite Ihrer Fensternische und fügen Sie den gewünschten Überstand zu beiden Seiten hinzu. Beachten Sie beim Überstand nach oben die Höhe der Wandhalter:

Für genügend Bodenfreiheit ziehen Sie je nach Beschaffenheit des Bodens 10 bis 30 mm plus und die Höhe des Winkelarms Wandhalters ab:

Standardanlage mit zwei separat verfahrbaren Behängen

Bestellbreite = Anlagenbreite B (B1 linke Behangseite, B2 rechte Behangseite)
Bestellhöhe = Anlagenhöhe H (H1 linke Behangseite, H2 rechte Behangseite)
(Oberkante Schiene bis Unterkante Lamelle ohne Montagematerial)

Montage in der Fensternische
Messen Sie die Breite der Fensternische und ziehen Sie von dieser 1cm ab. Empfohlene Bodenfreiheit 1cm bei glatten Böden/Fensterbrettern, 3cm bei hochflorigen und "schiefen" Böden.

Montage an der Decke
Messen Sie die Breite Ihrer Fensternische und fügen Sie den gewünschten Überstand zu beiden Seiten hinzu. Für genügend Bodenfreiheit ziehen Sie je nach Beschaffenheit des Bodens 10 bis 30 mm plus 4mm für den Deckenclip bzw. 6 mm für den Schnellmontageclip ab.

Montage an der Wand
Messen Sie die Breite Ihrer Fensternische und fügen Sie den gewünschten Überstand zu beiden Seiten hinzu. Beachten Sie beim Überstand nach oben die Höhe der Wandhalter:

Für genügend Bodenfreiheit ziehen Sie je nach Beschaffenheit des Bodens 10 bis 30 mm plus und die Höhe des Winkelarms Wandhalters ab:

nach oben

Aufmaß bei Plafondanlagen

Oben und unten geführte Vertikalanlage mit feder-gespannten Lamellen zwischen zwei Schienen

Bestellbreite = Anlagenbreite B
Bestellhöhe = Anlagenhöhe H
(Oberkante Schiene bis Unterkante Schiene)

Montage in der Fensternische
Messen Sie die Bestellbreite und ziehen Sie von dieser 1cm ab. Schienen müssen parallel montiert werden.

Waagerecht montierte Plafond-Anlage mit feder-gespannten Lamellen zwischen zwei Schienen

Bestellbreite = Anlagenbreite B
Bestellhöhe = Anlagenlänge L
(rechte Außenkante der Schiene bis bis linke Außenkante der Schiene)

Montage in der Fensternische
Messen Sie die Bestellbreite und ziehen Sie von dieser 1cm ab. Schienen müssen parallel montiert werden.

nach oben

Aufmaß bei Slopeanlagen

Slopeanlagen mit niedriger Seite links bzw. rechts

Bestellbreite = Basisbreite
Bestellhöhe = Bestellhöhe H1 und H2
Messen Sie die Breite der Fensternische und ziehen Sie von dieser 1cm ab.
Bestellmaße entsprechen den Maßen der fertigen Anlage inklusive Bedien- und Befestigungselementen.

Montage in der Fensternische
Empfohlene Bodenfreiheit 1cm bei glatten Böden, 3cm bei hochflorigen und "schiefen" Böden.

Slope- und Standardanlage kombiniert

Bestellbreite = Basisbreite B1 und B2
Bestellhöhe = Bestellhöhe H1 und H2
Bestellmaße entsprechen den Maßen der fertigen Anlage inklusive Bedien- und Befestigungselementen.

Montage in der Fensternische
Empfohlene Bodenfreiheit 1cm bei glatten Böden, 3cm bei hochflorigen und "schiefen" Böden.

zwei Slopeanlagen mit Überlappung

Bestellbreite = Basisbreite B1 und B2
Bestellhöhe = Bestellhöhe H1, H2 und H3
Bestellmaße entsprechen den Maßen der fertigen Anlage inklusive Bedien- und Befestigungselementen.

Montage in der Fensternische
Empfohlene Bodenfreiheit 1cm bei glatten Böden, 3cm bei hochflorigen und "schiefen" Böden.

Standardanlage mit zwei Slopeanlagen und Überlappung

Bestellbreite = Basisbreite B1, B2 und B3
Bestellhöhe = Bestellhöhe H1, H2 und H3
Bestellmaße entsprechen den Maßen der fertigen Anlage inklusive Bedien- und Befestigungselementen.

Montage in der Fensternische
Empfohlene Bodenfreiheit 1cm bei glatten Böden, 3cm bei hochflorigen und "schiefen" Böden.
